單直管型結構原理

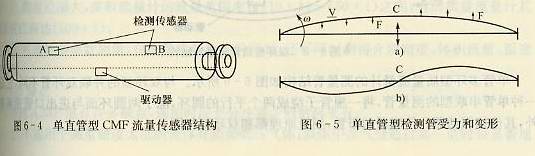

這種流量計的結構如圖6-4所示，流量檢測管是一兩端固定的直管，檢測管中部裝有驅動器，在驅動器兩側約四分之一檢測管處裝有檢測傳感器A和B。當管道中流體不流動時，驅動器使檢測管振動，管中流體并不產生科里奧利力，A、B兩傳感器檢測到的信號相位相同。當檢測管中流體以速度u流動時，由于檢測管本身在上下振動，檢測管中的流體將受到科里奧利力的作用，如圖6-5a所示，從而使檢測管產生變形，如圖6-5b所示。由于這個變形，使得傳感器A和B檢測到的信號產生一相位差Δψ，同樣道理，這相位差與檢測管中的質量流量成正比。雙直管型流量計的結構基本類似，它使兩管振動方向相反，實現了兩管的相位差測量，提高了抗外界振動的能力。
