凹線式刮板流量計工作原理
凹線式刮板流量計的動作過程幾乎與凸輪式刮板流量一樣，區別在于凸輪式刮板的徑向滑動是靠凸輪來控制的，轉子按

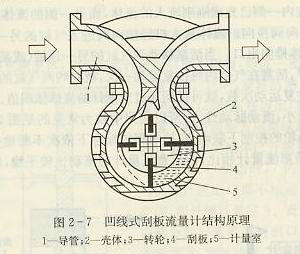

順時針方向轉動；而凹線式刮板的滑動是靠具有凹線的殼體來控制的，轉子按逆時針方向轉動，如圖2-7所示。兩對刮
板在凹線的控制下，在轉子的“十”字形槽內滑動。
刮板流量計適用于液體流量測量，計量準確度較高，一般可達0.2級；
運行時振動和噪聲??；
能計量含少量雜質的流體。
