標準節流裝置中管道長度要求

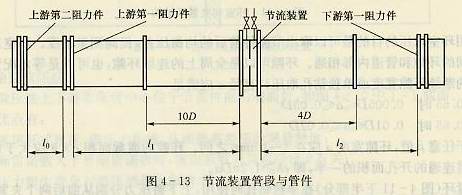

節流裝置除了應具備上游10倍管徑D,下游4倍管徑D長的平直測量管外，還應包括節流件上游第一個局部阻力件與第二個阻力件，節流件下游第一個局部阻力件以及局部阻力件之間的管道長度，如圖4-13所示。

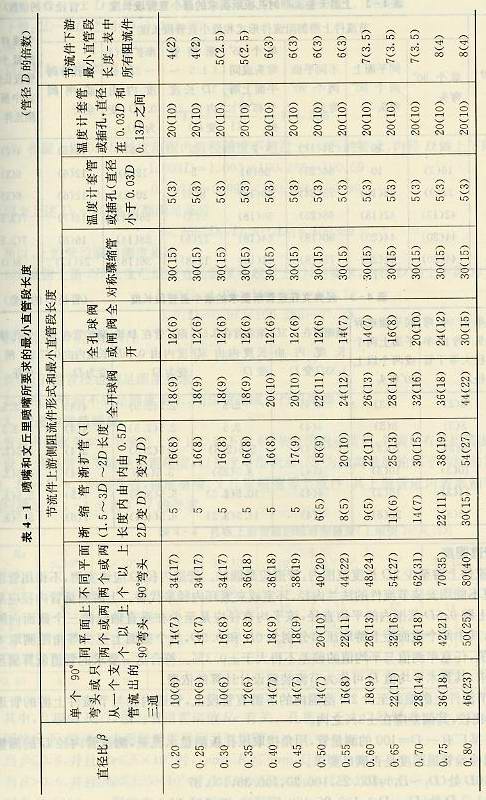

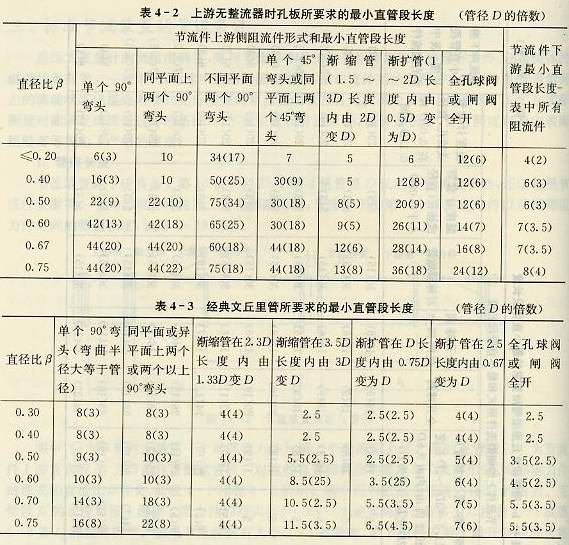

圖中，l0為節流件上游第一個局部阻力件與第二個阻力件之間的直管段。l1為節流件上游直管段，l2為節流件下游直管段。對這些直管段長度的要求與節流件形式、局部阻力件的形式和直徑比β有關，如表4-1和表4-3所示。表中所列數值為管道內徑D的倍數。直管段l0的長度可按上游第二阻力件的形式和β=0.67（不論實際的β是多少），按表4-1或表4-3查l1的數再折半。如果節流件前有大于2:1的驟減，或節流件安裝于敞開空間或大容器之后，則除上述要求外，節流件離驟縮處（或大容器入口）不得小于30D（15D）。如果在節流件上游安裝有溫度計套管時，除滿足上述要求外，節流件與溫度套管的距離l應滿足以下關系：
當溫度計套管直徑≤0.03D時，l1=5D(3D)。
當溫度計套管直接在0.03D~0.13D之間時，l1=2020D(10D)。
上述管道長度和表4-1或表4-2中的數據總，不帶括號的值為“零附加不確定度”的值，帶括號的值為“0.5附加不確定度”的值。如果實際的三個直管段長度l0、l1和l2中有一個在括號內和括號外的數值之間，則應在流出系數的不確定度上的算術相加±0.5%。
凡節流件上下游實際直管段長度小于表中括號內的值；或上下游實際直管段長度均在表中括號內外的數值之間，則國家標準不能給出附加不確定的值，應對節流裝置進行單獨標定。
